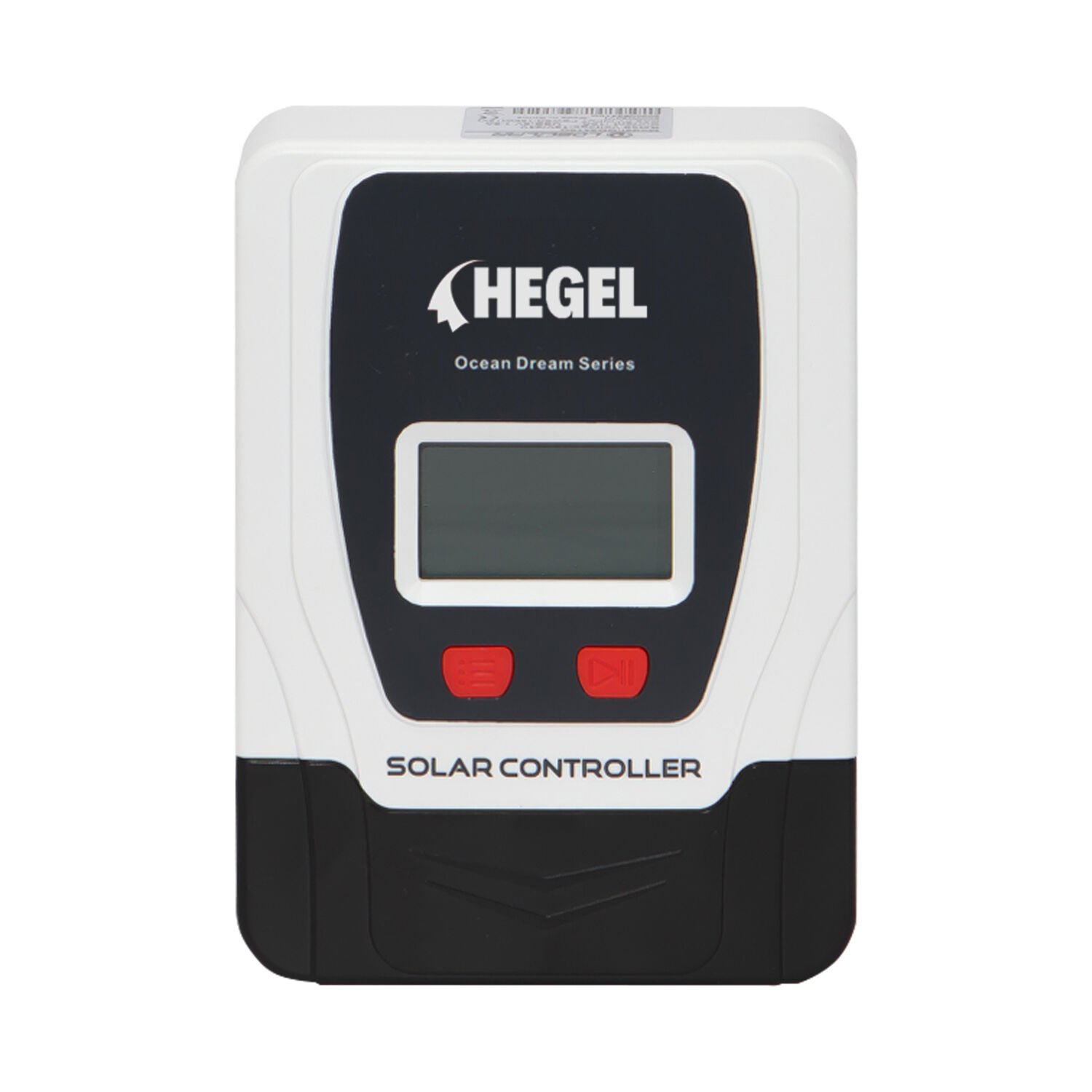

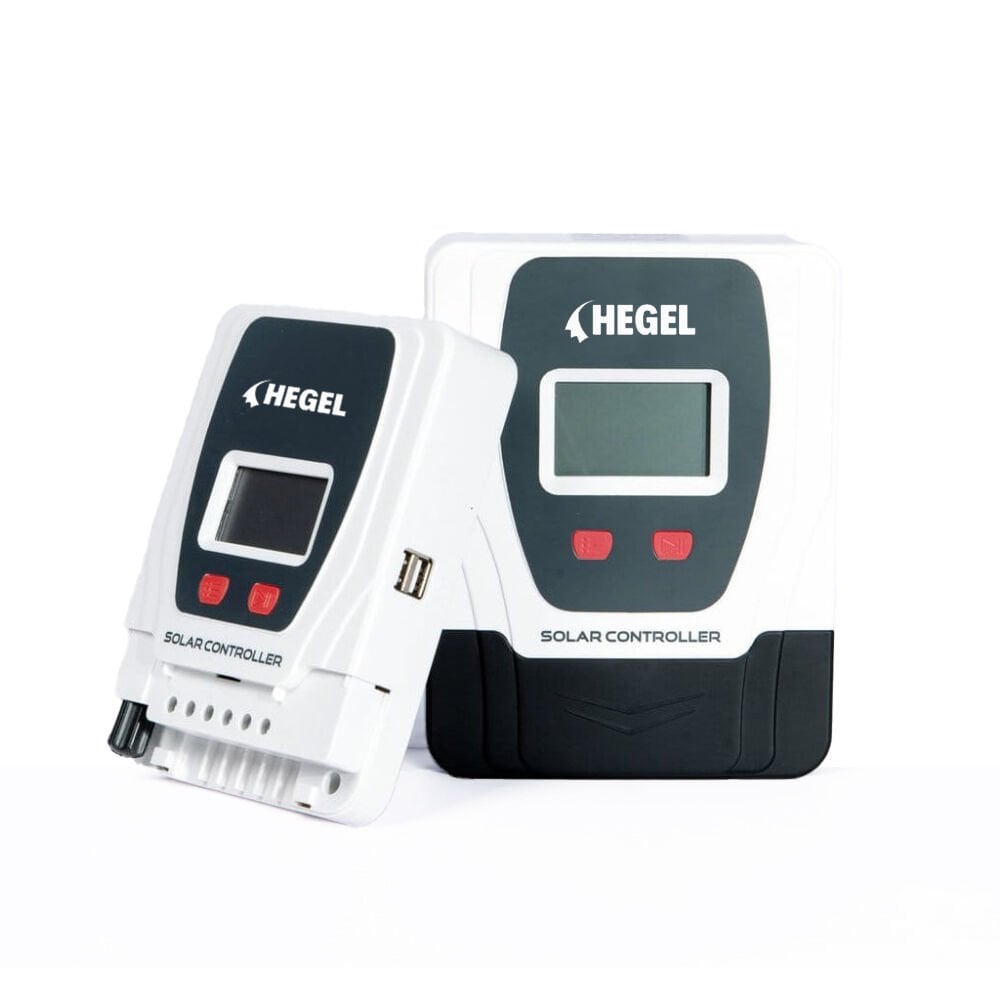

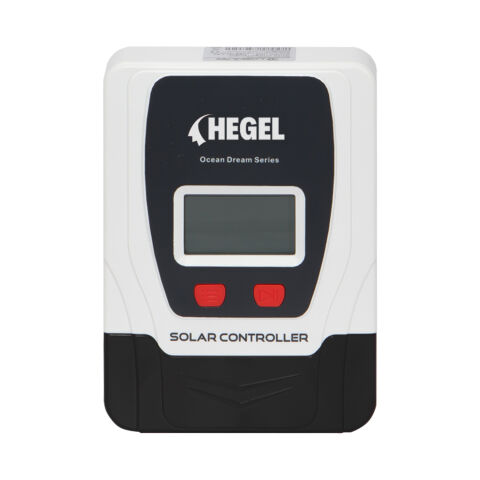

30A PWM ŞARJ KONTROL CİHAZI

Temel Amaç: Güneş panellerinden gelen elektrik akımını düzenleyerek akülerin güvenli ve verimli bir şekilde şarj edilmesini sağlamaktır. Akülerin aşırı şarj veya aşırı deşarj olmasını önleyerek ömrünü uzatır.
Temel Sistem ve Güç Bilgileri

Model: SD2430C (Ocean Dream Serisi)

• Şarj Türü: PWM (Darbe Genişliği Modülasyonu)
• Sistem Gerilimi: 12V / 24V DC (Otomatik tanıma)
• Maksimum Şarj Akımı: 30A
• Maksimum Boşaltma Akımı: 30A
• PV Maksimum Giriş Voltajı: 55V
• Maksimum Panel Gücü (W):
• 12V sistemde: 300W
• 24V sistemde: 600W
• Öz Tüketim (Kendi Harcaması): <10mA

Akü Yönetimi ve Koruma

• Akü Tipi Desteği: Kurşun Asit, Jel, AGM, Sulu ve Lityum.
• Takviye (Boost) Voltajı: 13.8V (13V...15V arasında ayarlanabilir).
• Tampon (Float) Şarj Voltajı: 13.8V (13V...15V arasında ayarlanabilir).
• Ek Not: Akü voltajı 12.6V'tan az ise otomatik güçlendirme (Boost) 2 saat boyunca başlar.
• Akü Aşırı Gerilim Koruması: 16.5V.
• Düşük Voltaj Kesme (LVD): 11.0V (9V...12V arasında ayarlanabilir).
• Düşük Voltaj Yeniden Bağlanma (LVR): 12.6V (11V...V arasında ayarlanabilir). (Tüm voltaj değerleri 12V sistem için temeldir; 24V için ×2 katlanır.)
• Ters Bağlantı Koruması: Mevcut.
• Yük Aşırı Akım Koruması: Mevcut, her 30 saniyede bir otomatik yeniden başlat yapar.
• Denetleyici Aşırı Sıcaklık Koruması: Mevcut.

Teknik ve Çevresel Detaylar

• Şarj Devresi Voltaj Düşüşü: ≤0.25V
• Deşarj Devresi Voltaj Düşüşü: ≤0.1V
• USB Çıkışı: 2 adet, 5VDC / 1A
• Sıcaklık Tüketimleri (Kompansasyon): 12V sistem için: −24mV/∘C (24V sistem için ×2 katlanır).
• Çalışma Sıcaklığı: −20∘C∼+55∘C (Ürün sürekli tam yükte çalışabilir.)
• LCD Sıcaklık Aralığı: −20∘C∼+70∘C
• Bağıl Nem: ≤95%, Yoğunlaşmasız (N.C.)
• Su Geçirmezlik Sınıfı: IP32
• Boyutlar (UxGxY): 200 x 127 x 53 mm
• Ağırlık: 0,33 kg
